 船用流體裝載臂是用具有轉動靈活、密封性好，能適應較為惡劣環境等多種特點的旋轉接頭與管道串聯起來，用于碼頭與槽船之間傳輸液體或氣體介質的專用設備。
——在傳輸過程中，在槽船的正常漂移范圍內與槽船隨動；
——設計溫度范圍最大為-196℃~+250℃；
——設計壓力為PN-0.08Mpa~PN10Mpa.
——管道材質：碳鋼、不銹鋼
——管道口徑：DN100-DN600
汽油、柴油、煤油、溶劑油、石腦油、原油等石油液體產品；石油液化氣、天然氣、液氨、二甲醚等液化氣體產品；硫酸、鹽酸、甲醇、瀝青等液體化工產品；水溶液、水煤漿、食用液體產品等；
1—自支撐雙配重船用臂;
2—混合支撐單配重船用臂;
3—獨立支撐單配重船用臂;
4—獨立支撐單配重船用臂.
 |

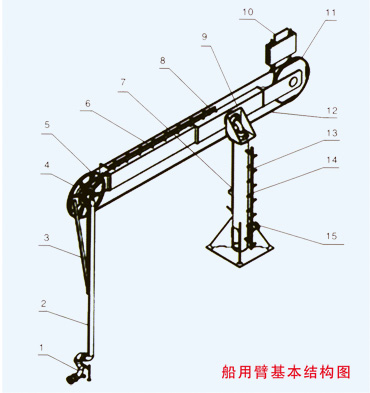

1、三維接頭 2、外臂 3、外臂支撐 4、上繩輪
5、內臂 6、內臂支撐 7、鎖緊裝置 8、外臂驅動
9、轉軸箱 10、副配重 11、下繩輪 12、鋼絲繩
13、立柱 14、安全梯 15、入口法蘭 |
如分支撐單配重單管的船用臂， 驅動方式采用手動，其標注形式為AM63M。 |
