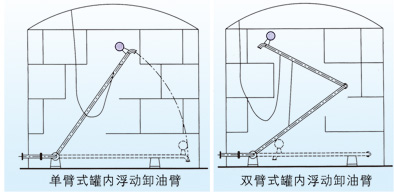

 罐內浮動卸油臂安裝在立式、臥式儲灌內，通過浮筒產生的浮力使旋轉接頭運動，可保證出液裝置的出液吸口在儲罐內隨液面上下浮動，保持抽吸儲罐內高液位部分的潔凈液體，沉積在儲罐底部液體層內的水分，雜質不會被夾帶出儲罐，保證了發放液體的質量。罐內浮動卸油臂根據儲油罐規格和尺寸，可分為單臂式及雙臂式。
1、公稱通徑系列為：DN80、DN100、DN150、DN200DN250、DN300、DN400、DN500、DN600等。
2、材質：主要部件視介質而選定。
3、連接法蘭規格：標準平焊法蘭，公稱壓力為1.6MPa
4、結構尺寸：根據儲罐的規格及罐內其它部件參數而定。
250LGF-11.6/14.8表示拱頂儲罐的單臂式罐內浮動卸油臂，公稱通徑為DN250，儲液高度11.6米，儲罐直徑14.8米。100WGF-2/2.54表示臥式儲罐的單臂式罐內浮動卸油臂，公稱通徑為DN100，儲液高度2米，儲罐直徑2.54米。
 |
LGF拱頂單臂
LGF/1浮頂雙臂
WGF臥式儲罐單臂
JGF/1浮頂儲罐雙臂 |
介質名稱、貯罐直徑、高度、設計容量、出液管通徑、出液管距罐底高度、浮盤落座凈空高度、 連接法蘭標準、附件。 |
